O Laboratório de Análise Elementar se encontra na Sala 14 do Anexo II e parte da Central Anaílitica do DQ-UFMG. Sob coordenação do Prof. Dr. Marcelo Viana. as análises são conduzidas pelo TAE Me. Marley Perdigão. Desde julho de 2018 eu venho sendo treinado para operação do equipamento e condução do Laboratório. A seguir algumas fotografias dos equipamentos.

O Analisador Elementar CHNS/O 2400 Series II fabricado pela Perkin-Elmer é utilizado na determinação da composição elementar de amostra sólidas e líquidas.

Atualmente, entretanto, não são feitas determinações de Oxigênio (O) nem de Enxofre (S). Depois de pesada em um micro-cadinho de estanho é incinerada em uma coluna de combustão alimentada com oxigênio e ar sintético. Os movimentos de massa através do aparelho se dão pelo arraste promovido pelos gases – usualmente, Hélio.

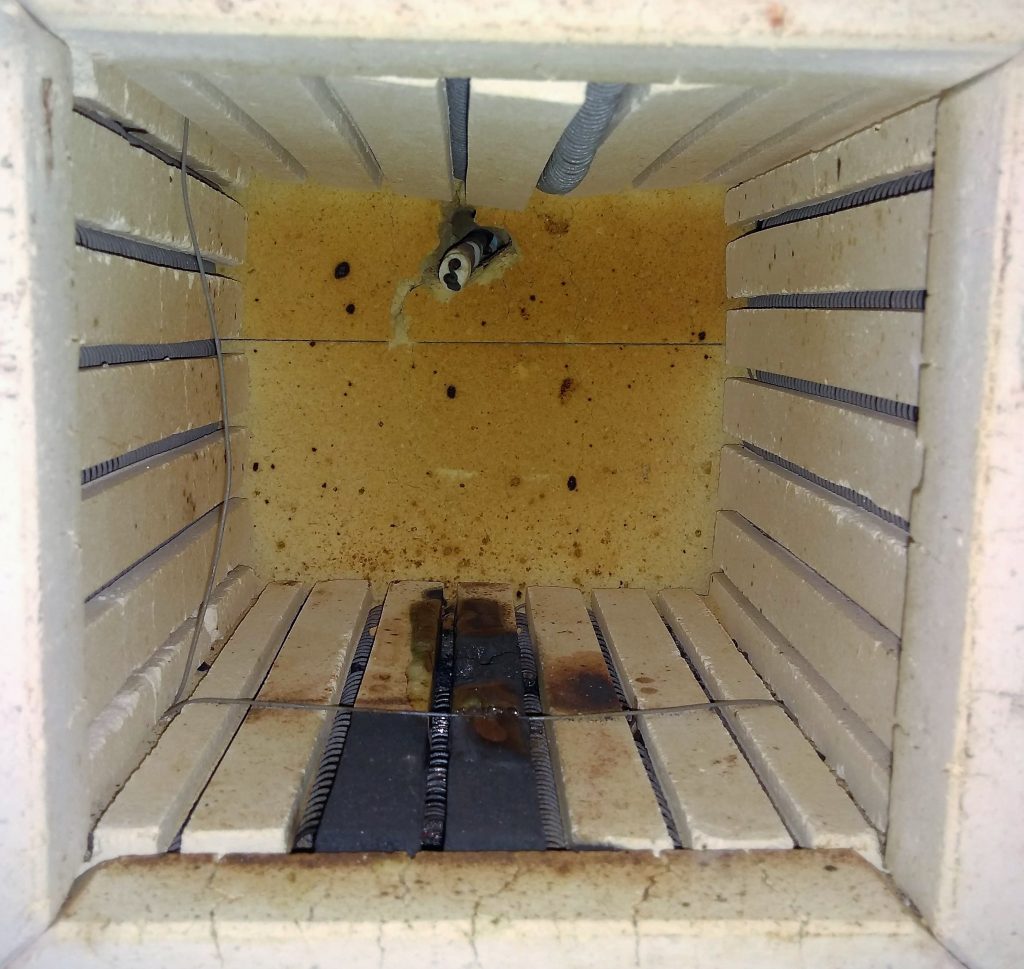

As colunas de combustão (esquerda) e redução (direita) são preparadas no laboratório. Alguns reagentes e materiais que compõe o recheio destas colunas precisam ser secos a altas temperaturas. Para tanto, utiliza-se um forno tipo mufla da MC Lavoisier. Após secagem, são resfriados em dessecador.

•

•

•

O laboratório também conta com um Aparelho de Análise Térmica Diferencial e Elementar CHN 2400, também da Perkin-Elmer. É um modelo mais antigo que o primeiro.

•

•

As amostras são pesadas em uma Microbalança AD-6 Autobalance Perkin-Elmer. A microbalança é separada em duas estações. Os pratos de pesagem (medida e tara) ficam dentro de uma cabine de vidro, conectados por uma cabo ao painel eletrônico onde são inseridos todos os comandos (como calibração e tara) e onde é mostrado o valor de massa registrado.

•

•

•
